Продолжаем тематику современных военных средств связи. Потому что их производство не представлено только одной фирмой производителем. Как раз наоборот. Потому представляются образцы для любого (даже самого консервативного) применения. Но - единственная вещь которая объединяет все современные военные средства связи, называется эта вещь закрытие разговора. И вот тут у каждой фирмы свой подход.

AT PRC-3088 портативный тактический УКВ трансивер Описание:

Трансиверы серии AT PRC-3088 выпускаются в двух модификациях аналоговой и цифровой.Трансивер AT PRC-3088 это аналоговая радиостанция, а трансивер AT PRC-3088D это цифровая радиостанция с возможностью записи и воспроизведения принимаемого сигнала. Портативный УКВ трансивер AT PRC-3088 представляет собой современную тактическую радиостанцию военного класса. Трансивер AT PRC-3088 полностью совместим с устаревшими УКВ радиостанциями, например AN / PRC-77 или АN/VRC-12. Трансивер обеспечивает надежную радиосвязь, как в голосовом режиме, так и передачу данных во всем военном диапазоне частот 30-88 МГц, поддерживая ширину канала 12 или 25 кГц. AT PRC-3088 функционирует в голосовом режиме, режиме передаче данных, а также способен обеспечить шифрование при использовании встроенного скремблера. AT PRC-3088 имеет тональную сигнализацию и 3 режима сканирования. Трансивер AT PRC-3088 прошел тестирование в соответствии с Mil-Std-810 и Mil-Std-461 C по параметрами воздействия факторов окружающей среды и является очень надежной и прочной радиостанцией. Портативный трансивер AT PRC-3088D это цифровая тактическая УКВ радиостанция последнего поколения, разработанная в 2005 году. Трансивер AT PRC-3088D полностью совместим с устаревшими УКВ радиостанциями (при работе в Аналоговом режиме), например AN / PRC-77 или АN/VRC-12, но при этом обеспечивая более надежную радиосвязь.Трансивер AT PRC-3088D выполнен в соответствии с требованиям MIL-STD. Трансиверы серии AT PRC-3088 имеет низкую стоимость, одновременно удовлетворяя всем потребностям самых требовательных пользователей. Трансиверы AT PRC-3088 имеют гарантийную поддержку по всему миру. AT PRC-3088 портативный тактический УКВ трансивер Поддержка всего военного диапазона: AT PRC-3088 это портативная тактическая радиостанция функционирующая в военном частотном диапазоне 30-88 МГц. Возможность программирования 2321 каналов с шагом 25 кГц, либо 4642 каналов при ширине канала в 12 кГц.

Программируемые каналы:

Возможность программирования до 10 каналов, в память трансивера. Индивидуально программируется для каждого канала тон, выходная мощность и режим шифрования скремблера.

Тоны CTCSS и DCS:

В дополнение к тональным кодам сигнализации 150 Гц, трансивер имеет 38 кодов CTCSS (коды CTCSS) и 83 кодов DCS (цифровые коды сигнализации).При использовании кодов происходит разделение групп пользователей.

Встроенная флеш-память для записи/воспроизведения принимаемого сигнала (только в PRC-3088D):

Работа режима Записи возможна как в Аналоговом так и в Цифровом режимах. Нажмите клавишу "1" или "2" для воспроизведения последующей или предыдущей записи. Если это был последний раздел записи, то трансивер вернется к воспроизведению первого раздела. Время записи каждого раздела составляет примерно 1 минуту.

Работа шепотом:

AT PRC-3088 имеет режим работы шепотом, при котором происходит усиление голосового сигнала, позволяя проводить специальные операции.

Функциональная клавиатура:

Удобная в использовании передняя панель клавиатуры предоставляет доступ к наиболее часто используемым функциям, а также к расширенным функциям меню. Частоты для канала могут быть введены непосредственно прямым набором.

Подключение к ПК:

AT PRC-3088 это трансивер с расширенными возможностями по передаче данных, способный связать между собой компьютеры. Подключение между трансивером и компьютером осуществляется через порт RS232.

Встроенный антенный тюнер:

Возможность совместного использования с трансивером AT PRC-3088 различных типов антенн без необходимости настройки на каждой частоте.

Режим репитера (ретранслятора):

Трансивер AT PRC-3088 позволяет настроить его для работы в режиме репитера для расширения зоны охвата радиосвязью.

Шифрование передаваемой информации:

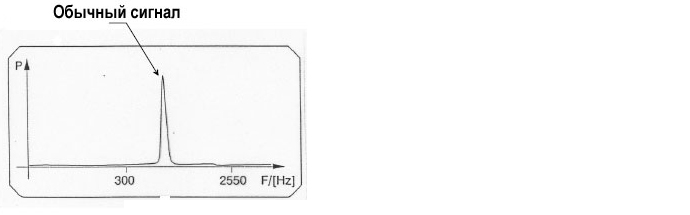

Преобразование аналогового сигнала в шифрованный сигнал (белый шум):

Переносной УКВ трансивер AT PRM-3088 Описание:

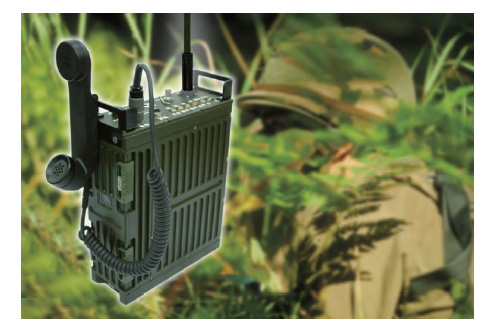

Переносной комплект УКВ трансивера AT PRM-3088 Выходной Мощностью 10 Ватт представляет собой современную тактическую радиостанцию военного класса. Трансивер AT PRM-3088 полностью совместим с устаревшими УКВ радиостанциями, например AN / PRC-77 или АN/VRC-12. Трансивер обеспечивает надежную радиосвязь, как в голосовом режиме, так и передачу данных во всем военном диапазоне частот 30-88 МГц, поддерживая ширину канала 12 или 25 кГц. AT PRM-3088 функционирует в голосовом режиме, режиме передаче данных, а также способен обеспечить шифрование при использовании встроенного скремблера. AT PRM-3088 имеет тональную сигнализацию и 3 режима сканировании. Трансивер AT PRM-3088 прошел тестирование в соответствии с Mil-Std-801 и Mil-Std-461C по параметрами воздействия факторов окружающей среды и является очень надежной и прочной радиостанцией. Трансивер AT PRM-3088 имеет низкую стоимость, одновременно удовлетворяя всем потребностям самых требовательных пользователей. Трансивер AT PRM-3088 имеет гарантийную поддержку по всему миру.

Поддержка всего военного диапазона:

AT PRM-3088 это портативная тактическая радиостанция функционирующая в военном частотном диапазоне 30-88 МГц. Возможность программирования 2321 каналов с шагом 25 кГц, либо 4642 каналов при ширине канала в 12 кГц.

Программируемые каналы:

Тоны CTCSS и DCS:

В дополнение к тональным кодам сигнализации 150 Гц, трансивер имеет 38 кодов CTCSS (коды CTCSS) и 83 кодов DCS (цифровые коды сигнализации). При использовании кодов происходит разделение групп пользователей.

Работа шепотом:

AT PRM-3088 имеет режим работы шепотом, при котором происходит усиление голосового сигнала, позволяя проводить специальные операции. Функциональная клавиатура: Удобная в использовании передняя панель клавиатуры предоставляет доступ к наиболее часто используемым функциям, а также к расширенным функциям меню. Частоты для канала могут быть введены непосредственно прямым набором.

Подключение к ПК:

AT PRM-3088 это трансивер с расширенными возможностями по передаче данных, способный связать между собой компьютеры. Подключение между трансивером и компьютером осуществляется через порт RS232.

Встроенный антенный тюнер:

Возможность совместного использования с трансивером AT PRM-3088 различных типов антенн без необходимости настройки на каждой частоте.

Режим репитера:

Трансивер AT PRM-3088 позволяет настроить его для работы в режиме репитера для расширении зоны охвата радиосвязью.

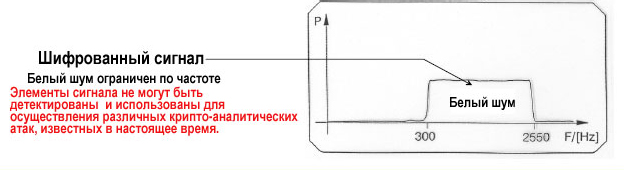

Сравнение между аналоговым сигналом и шифрованным сигналом:

AT RF2050 многодиапазонный, мобильный ППРЧ трансивер

Система ATRF2050 это многодиапазонный, мобильный трансивер с функцией ППРЧ семейства продуктов AT RF20. Он предназначен для установки на различные типы гусеничных или колесных транспортных средств. Подходит для использования при решении тактических задач всеми типами военных подразделений. Малые габариты, прочная надежная конструкция и превосходные технические характеристики позволяют использовать его в решении тактических задач, а также осуществлять модернизацию и замену устаревших мобильных средств связи. Система AT RF2050 выпускается в двух вариантах: тип 01 без - фильтра и тип 02 с фильтром для подавления помех при близко расположенных работающих трансиверах. Встроенный модем обеспечивает передачу данных в тактических IP сетях в соответствии с MIL-STD-188-220B.

Функциональные особенности:

а) во всех режимах работы: • автоматическое самотестирование при включении питания, с индикацией информации на дисплее (BITE); • оперативное программирование данных с внешних устройств; • уничтожение в случае чрезвычайной ситуации данных о фиксированных частотных каналов, включая информацию о шифровании, коды для сетей c ППРЧ TRANSEC и COMSEC; • передача тональных вызовов (1000 ± 200) Гц, в диапазоне VHF III (1750 ± 25) Гц; • сигнал включения / отключения трансивера; • подсветка дисплея и клавиатуры; • настраиваемая контрастность дисплея; • индикация статуса заряда и напряжения батареи; • индикация Выходной Мощности на дисплее, вывод сигналов на LED -индикатор в верхней части панели; • отключение режима передачи, когда активен только режим «приема»; • LED- индикация при приеме сигнала на панели трансивера; • LED- индикация при перегреве передатчика панели трансивера, в этом случае передатчик переходит в режим пониженной мощности; • сигнализация об активном режиме при использовании фильтра (версия 2310.100.01); • дополнительный модуль охлаждения для эффективности теплового режима • работа в режиме шепота при повышенной чувствительности микрофона; • трансляция приемного сигнала на динамик с регулированием уровня громкости а также LED-индикацией ; • возможность настройки и конфигурирования трансивера для работе с разными антеннами в тактических диапазонах частот VHF I, VHF II and VHF III; • отображение служебной информации – версии ПО; • прост в управлении;

б) в режиме фиксированной частоты: • максимум до 10 заранее предустановленных каналов во всем диапазоне частот от 25 МГц до 145,9875 МГц, соответственно будет меньше предустановленных каналов, если используется сети с ППРЧ • симплексный или полудуплексный режим; • подтональный 150 Гц или обычный режим шумоподавления (только для диапазона VHF II); • возможность шифрования через внутренний скремблер для совместимости с системами связи ATRF13, ATRF2050; • передача и прием коротких зашифрованных сообщений - FLASH, с противоположной идентификации трансиверов; • программирование настроек каналов с клавиатуры; • программирование каналов для сканирования; • прямой набор номера при звонках с трансивера в обычную телефонной сети; • передача данных в соответствии с MIL-STD-188-220B совместимость с модемами MD13.1, MD13.2; • Настройка частоты с шагом в 6,25 кГц, 8,33 кГц, 25 кГц, или с шагом 1 МГц; • Ширина полосы при цифровой передачи голоса и данных скоростью 16 кбит / с в соответствии с STANAG 4204, версия 2.

с) в режиме ППРЧ • Максимальное количество сетей -6; • Частотный диапазон 30,000 МГц до 87,975 МГц; • Шифрование TRANSEC и тайные операции COMSEC; • Совместимость с трансиверами ATRF20, ATRF2050; • Выбор режимов ППРЧ - FH, DFF, FCS и MIX, или SDFF, SFCS и SMIX с быстрым переходом к HLC, HLG, или HLA; • Установление связи с фиксированной частотой трансиверов HLC, и режим мониторинга HLG; • (HLA) мониторинг частоты 121,500 МГц и переход к режиму HLA при отключенной передаче; • .последующие подключения с соответствующим запросом о синхронизации; • Выбор и переключение Главного трансивера в сети в зависимости от ее состояния ; • Передача сообщения – предупреждения для всех станций сети; • запрос об аутентификации Главному МАСТЕР трансиверу; • Работа в режиме селективной связи Главного трансивера с подчиненным трансивером; • передача и прием коротких текстовых сообщений, максимум 156 символов; • передача по уведомлению от Главного трансивера в сети (BREAK IN); • Работы с чередованием сеансов связи при близком расположении; • Скорость передачи данных - 7100 бит/с, 4800 бит/с и 2400 бит/с.

AT AR13.2 автоматический репитер УКВ-диапазона

Комплект AT AR13.2 это репитер, предназначенный для автоматический ретрансляции сигналов с Выходной Мощностью 50 Ватт, подходит как для мобильного, так и стационарного использования. Репитер способен значительно расширить дальность радиосвязи. Репитер можно совместно использовать с системами связи AT RF13 и AT RF1301, а также с системами связи на основе трансиверов AT RF20 и AT RF2050. Диапазон рабочих частот составляет от 30.000 МГц до 87.975 МГц. Репитеры серии AR13 позволяют работать с Усилителями мощности ATZM13.1 (25 Ватт) или ATZV13.1 (50 Ватт). Репитерная Система AT AR13.2 использует 50 Ваттный Усилитель Мощности AT ZV13.1.

AT RF13D УКВ трансивер для передачи данных

AT RF13D это УКВ трансивер, предназначенный для дуплексной передачи данных. Трансивер AT RF13D был разработан на базе трансивера AT RF13,отличие их состоит в том, что у AT RF13D есть дополнительный отдельный вход для подключения приемной антенны, модифицирована схемотехника АF и программа управления Трансивер можно использовать вместе с Усилителями Мощностями ATZM13.1 (AT ZV13.1), фильтрами AF13, AF13.1. Все аксессуары трансивера ATRF13 подходят для их использования и управления данным трансивером ATRF13D.

Функциональные возможности:

работа в режиме шепота при повышенной чувствительности микрофона шумоподавление – обычный или подтональный режим (150 Гц) 9 заранее предустановленных каналов в памяти приоритетное сканирование предварительно установленное каналов селективный вызов режим FLASH - 3 разрядный цифровой код для быстрой передачи мгновенное уничтожение данных сохраненных в памяти при чрезвычайной ситуации разграничение уровней доступа – для работы и программирования программирование через PK13, либо клонированием с другого трансивера управление трансивером через телефонную гарнитуру предварительно установленный выбор каналов групповой и общий вызов групповой и индивидуальный селективный вызов шифрование голоса согласно индивидуального кода для каждого канала возможность выхода в телефонную сеть.

AT RF13 переносной УКВ трансивер с скремблером

Системы радиосвязи AT RF13 на основе переносного трансивера AT RF13, а также мобильные комплекты AT RF1325 и AT RF1350 работающие в УКВ - диапазоне предназначены для голосовой связи на фиксированной частоте а также для передачи данных. Портативный трансивер AT RF13 - это радиостанция военного класса, специально разработанная для тактического применения, обеспечивающая как голосовую связь так и передачу данных. Трансивер AT RF13 подходит для использования различными военными подразделениями. Трансивер AT RF13 обладает следующими особенностями - голосовая связь через встроенный Модуль шифрования, отправка коротких зашифрованных сообщений, Селективный вызов, Работа с Выходной Мощностью 5 Вт / 0,2 Вт, До 9 заранее запрограммированных каналов, Функция автоматического сканирования, а также возможность управления и контроля большинством функций через телефонную гарнитуру. Системы радиосвязи AT RF1325 и AT RF1350 это мобильные комплекты, реализованные на основе переносного трансивера AT RF13 и его компонентов. Данные системы подходят как для установки их в автомобиле, так и в стационарном варианте, а также в тех случаях, когда тактические задачи не могут быть решены переносным трансивером AT RF13 и требуется большая дальность радиосвязи. Комплектность систем определяется непосредственно пользователем. При этом все функциональные особенности трансивера ATRF13 будут максимально задействованы в процессе работы. Трансивер ATRF13 представляет собой тактическую УКВ радиостанцию военного класса со встроенным цифровым скремблером. Трансивер ATRF13 очень прост в использовании и легок в транспортировке. Комплект состоит из трансивера и аксессуаров к нему. Аксессуары вместе с трансивером располагаются в специальном рюкзаке для ношения.

Функциональные возможности:

Трансивер легко укладывается в переносной рюкзак, он достаточно прост в транспортировке как в поезде, в автомобиле, в бронемашине так и в самолете. Рабочий диапазон частот трансивера составляет от 30.000 МГц до 87.975 МГц. Трансивер в работе совместим со всеми типами УКВ трансиверов, которые в настоящее время применяются в современных вооруженных силах по всему миру. Трансивер AT RF13 обладает следующими функциональными особенностями: Работа шепотом с повышенной чувствительности микрофона, обычный или подтональный (150 Гц) режим шумоподавления, 9 заранее запрограммированных каналов, программирования с использованием программного кабеля либо клонированием настроек с одного трансивера в другой (клонирование), Приоритетное сканирование 9 запрограммированных каналов, селективный вызов, FLASH - 3 разрядный цифровой код для быстрой передачи, переключатель для мгновенного стирания настроек памяти в случае возникновения чрезвычайной ситуации, Операции Переназначения и перепрограммирования, Подсветка дисплея, Голосовой режим с шифрованием с индивидуальной установкой кода для каждого канала (только для трансивера оснащенного скремблером), Самотестирование и диагностика (BITE). Все электронные модули - модуль питания, приемник, фильтры, плата синтезатора, передатчиком, передатчик, модуль АРУ, плата AF , основная плата – выполнены в цельном едином водонепроницаемом корпусе. Цвет трансивера оливково зеленый (по запросу также могут быть согласованы другие оттенки). Трансивер ATRF13 , работающий в диапазоне частот от 30 МГц до 88 МГц, является Основным модулем таких мобильных комплектов связи как AT RF1305 , AT RF1325 и AT RF1350.

УКВ широкополосная, мобильная штыревая антенна диапазона 30-88МГц

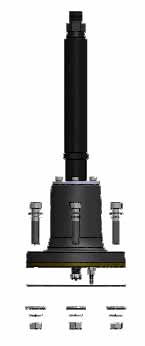

AT VHF M-1 штыревая мобильная антенна работает во всем спектре УКВ-диапазона от 30 до 88 МГц без необходимости использования антенного тюнера. Подходит для установки на любую горизонтальную, плоскую поверхность. Поставляется с различными типами креплений у основания и под любые типы отверстий. Крепление антенны позволяет быть согнутым на 90° по отношению к вертикали без повреждений основного крепления и самой антенны. Данная антенна является чрезвычайно надежной, и соответствует стандарту MIL-STD 810 и Австралийскому Военному Стандарту Australian Defence Standard DEF-STAN 00-35. Соответствует всем электрическим и механическим параметрам Австралийского Военного Стандарта (AUST) 10000/ Issue 1.
