Штурмовые комплексы

На вооружение войск специального назначения периодически поступают образцы «штурмового» оружия, решающие в принципе те же задачи, что и обычное боевое оружие, но отличающиеся повышенной огневой мощью на ближних дальностях, большей портативностью и рядом дополнительных возможностей. Два разных примера такого оружия являются американский пистолет Mk23 ModO и российский стрелковый комплекс ОЦ-14 «Гроза».

История создания
Командование сил специальных операций США (US SOCOM) в конце 80-х годов объявило о программе создания "наступательного личного оружия" с целью получить компактное, носимое в кобуре оружие для активных действий в ближнем (до 25-30 м) бою. Одними из основных "потребителей" оружия должны были быть команды боевых пловцов, основные требования программы JSOR были представлены в октябре 1990 г. центром наземных способов ведения войны ВМФ.

Данное оружие рассматривалось как комплекс, включающий "семейство" патронов, самозарядный пистолет, глушитель и прицельный блок (система LAM). Модульная схема допускала сборку двух основных вариантов: "штурмовой" (пистолет + прицельный блок) и "лазутчик" (stalking) с добавлением глушителя. В качестве основного был выбран 11,43-мм патрон .45 АСР в связи с требованием максимально эффективного поражения живой цели в минимальное время. К глушителю предъявили требования быстрого (до 15 с) крепления и небольшого изменения баланса оружия.

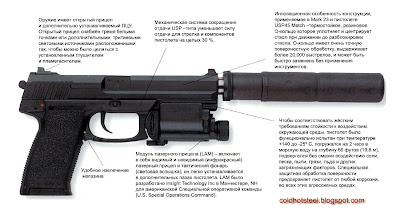

Особенности пистолета Mk23 ModO

Пистолет Mk23 имеет в основе новую модель USP(Universal Service Pistol - универсальный служебный пистолет). Ствол изготовлен методом холодной ковки на оправке и имеет полигональную нарезку. Форма патронника позволяет использовать однотипные патроны разных производителей с разными типами пуль. Для удобства крепления глушителя ствол удлинён и снабжён резьбой. Глушитель на стволе при установке имеет десять фиксированных положений, позволяющих стрелку точно регулировать среднюю точку попадания.

Автоматика работает по схеме отдачи ствола с коротким ходом и запиранием перекосом ствола. В отличие от классической схемы "Браунинг Хай Пауэр", снижение ствола производится не жестким штифтом рамки, а снабженным буферной пружиной крюком на заднем конце стрежня возвратной пружины. Затвор-кожух составляет основную часть веса оружия и изготовлен как единая деталь фрезерованием из хромомолибденовой стали. Насечка под пальцы выполнена как на задней, так и на передней его части. Поверхности затвора-кожуха подвергнуты нитрогазовой обработке и покрыты воронением.

Втулка-прокладка (О-кольцо на фотографии), установленная в затворе-кожухе в 12,5 мм позади дульного среза ствола обеспечивает постоянство его положения от выстрела
к выстрелу. Рамка пистолета выполнена из литого пластика. Направляющие затвора-кожуха усилены стальными полосами. В передней части рамки имеются пазы для крепления модуля лазерного прицела.

Ударный механизм - курковый. Головка курка выполнена в форме кольца (есть вариант без кольца). Усилие спускас предварительным взведением курка составляет 2 кг, самовзводом - 5,4-5,5 кг, т.е. обычны для боевого пистолета. Наличие самовзвода и конструктивное разделение рычага безопасного спуска курка и флажка предохранителя позволяет носить пистолет в двух положениях - "заряжен и взведен, на предохранителе" и "заряжен, со спущенным курком".

Двухсторонний флажковый предохранитель запирает курок и разобщает спуск
и шептало. При спущенном курке предохранитель блокируется в положении "огонь" и, наоборот - при включенном предохранителе блокируется рычаг безопасного спуска. Имеется и автоматический предохранитель, блокирующий ударник до того момента, когда будет полностью нажат спусковой крючок. Магазинного предохранителя нет, и возможен выстрел при снятом магазине.

Двухсторонний рычажок защелки магазина расположен позади спусковой скобы и укрыт от случайного нажима. Двухрядный, с шахматным расположением патроновмагазин вмещает 12 патронов. В верхней части магазин плавно переходит в однорядный, что придает ему удобную при снаряжении форму и улучшает работу механизма питания. По израсходовании патронов, подаватель магазина поднимает затворную задержку.

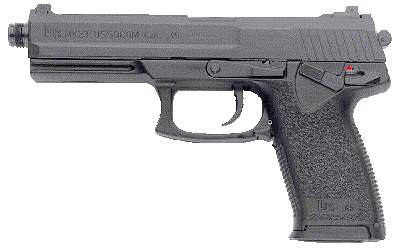

Пистолет Mk23 ModO, вид слева. Над рукояткой видны 3 рычажка - спереди затворная задержка, в центре - рычаг безопасного спуска курка, позади - предохранитель

Удлиненный рычаг задержки помещен на левой стороне рамки. Передняя и задняя стороны рукоятки покрыты рифлением, боковые поверхности - шероховатые. В сочетании с продуманным балансом и углом наклона рукоятки к оси канала ствола в 107 градусов это делает удержание пистолета весьма удобным. Спусковая скобапистолета увеличена и позволяет стрелять в плотных перчатках.

В пазах затвора-кожуха посредством "ласточкиного хвоста" крепятся сменные регулируемый целик с прямоугольной прорезью и мушка прямоугольного сечения.
Прицельные приспособления могут снабжаться белыми пластиковыми вставками
или тритиевыми световыми источниками.

Съемный глушитель с расширительной схемой разработан конструктором Р. Найтос и снижает уровень звука выстрела до уровня "бесшумной" модели 5,6-мм пистолета "Ругер" MkII, уже используемой силами специальных операций. Несмотря на то, что инерция и вибрация глушителя при отдаче усложняют работу автоматики пистолета, начального импульса патрона вполне достаточно для надежной перезарядки. Установка глушителя не должна смещать среднюю точку попадания более чем на 50 мм на дальности 25 м.


Стрельба из Mk23
Независимо от конфигурации, Mk23 ModO должен укладывать серию из 5 выстрелов на дальности 25 м в круг диаметром до 65 мм. В более чем 450 огневых тестах на точность, проведённых по неподвижным целям, пистолет MK 23 намного превысил правительственное требование по точности, составляющее в среднем 1.44 дюйма. В 65 группах она была менее одного дюйма. Было четыре группы с результатом в 0,5 дюйма с 5 пулями, вошедшими в одно и то же отверстие! Тесты включали стрельбу с глушителем/пламегасителем и без него.
Три пистолета были проверены на точность после настрела более чем 30,000 патронов и все еще обеспечивали основное требование по точности.

Несмотря на, названные выше достоинства, в «полной сборке» оружие весит более 2 кг и оказывается настолько громоздким, что, кажется, проще взять малогабаритный пистолет-пулемет.

MK 23 - Тактико технические характеристики

Калибр - .45 ACP (11,43х23 мм (.45) сVo=250м/с и Ео=474 Дж. для Автоматического Пистолета Кольта)
Система запирания - модифицированная схема "Браунинг Хай Пауэр"
Принцип работы - отдача ствола с коротким ходом, самозарядный.
Подача боеприпасов - коробчатые магазины, вместимостью 10 и 12 патронов;
Нарезы ствола - полигональный канал ствола, правосторонние
Радиус прицела - 7.76 дюймов (197mm)
Вес, с пустым магазином - 2.66 фунта (1.21 кг)
Вес, с загруженным 12-зарядным магазином - 3.47 фунта (1.576 кг)
Длина ствола - 5.87 дюймов (149mm)
Полная длина - 9.65 дюймов (245mm)
Ширина - 1.53 дюйм (38.8mm)
Высота - 5.90 дюймов (150mm)


При написании поста использовались материалы с сайтов: www.f0a.ru, www.remtek.com, www.AirSoftGun.ru а так же статьи из рубрики "Арсенал" журнала "Вокруг света".

Комплекс ОЦ-14 «Гроза», разработанный в Туле В.Н. Телешом и Ю.В. Лебедевым, построен по модульному принципу на основе 9-мм автомата под патроны СП-5 и СП-6. Представляет собой, умещающийся в чемодане, конструктор, из которого пользователь может при необходимости собрать один из четырех вариантов: «стрелково-гранатометный комплекс» с подствольным гранатометом, «штурмовой автомат»,«малогабаритный штурмовой автомат», «автомат специальный» с глушителем (ПБС). Естественно, предусмотрена установка оптических или ночных прицелов. Комплекс прошел боевые испытания в ряде конфликтов на территории бывшего СССР.

ОЦ-14 «Гроза» - любимое оружие Сталкеров

Итак, российские умельцы из ЦКИБ СОО разработали универсальное оружие ближнего боя, способное решать различные задачи и построенное по модульному принципу. В одном изделии объединили два вида оружия: автомат АКС-74У и подствольный гранатомёт ГП-25.

Данный проект начался в 1992 г, а уже через год была изготовлена первая опытная партия. Явление миру стрелково-гранатомётного комплекса ОЦ-14 «Гроза» произошло в 1994 г. Главными достоинствами комплекса были «модульность», универсальность и широкое использование серийных элементов оружия, которые выпускал Тульский оружейный завод.

В качестве боеприпасов к комплексу ОЦ-14 «Гроза» были выбраны 9-мм патроны СП-5 (индекс 7Н8), СП-6 (7Н9) и 40-мм осколочные гранаты ВОГ-25 и ВОГ-25П. В результате, конкретно под этот боеприпас, комплекс обозначается как ОЦ-14-4А или "Гроза-4". В данной модели автомат АКС-74У преобразован в компоновку bullpup для уменьшения общей длины оружия и устойчивости при отдаче. Наличие подствольного гранатомёта обеспечивает баланс путём смещения центра тяжести оружия в район пистолетной рукоятки.

В целом «Гроза» сохраняет общее устройство АКС-74У, в частности схема автоматики, запирания канала ствола, работы ударно-спускового механизма (УСМ) не изменились. Изменения коснулись схемы газоотвода - из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой.
Так как приклад (он же ствольная коробка) оказался на одной оси со стволом, прицел и мушку смонтировали на особом мостике, выполняющем так же функцию ручки переноса. Подобная конструкция применяется, например, в американской штурмовой винтовке M -16A и многих других.

Секторный прицел снабжен регулировочной ручкой-барабаном. На гранях барабана нанесены насечки дальности в 50, 100, 150 и 200 м. Планка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее и обеспечивает большую точность. Мушка, имеющая возможность регулировки, расположена на передней части мостика и защищена боковыми выступами. Таким образом все прицельные приспособления сосредоточены на ручке- мостике, позволяет более широко использовать дульную часть ствола. Кроме того на мостике можно устанавливать различные оптические, прицельные приспособления в том числе и ночные.

Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двойную роль: сглаживает верхнюю грань автомата, предотвращая ее задевание за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

Ствол автомата длиной 240 мм, снабжён в дульной части обтюрирующими кольцевыми проточками и надульником, который удлиняет путь пороховых газов за дульный срез гранатомета. Надульник также несет откидной рамочный прицел и служит для крепления гранатомета.

Подствольный гранатомёт в целом, аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта. Пистолетная рукоятка и спусковой крючок в комплексе «Гроза» используется для управления и автоматом, и гранатометом. Спусковой крючок связан тягой с ударно-спусковым механизмом гранатомета, а толкателем - со спусковой тягой автомата. Выбор режима стрельбы производится флажком-переключателем, выключающим тягу или толкатель. Пользование таким переключателем в условиях боя требует высокой подготовки стрелка. Поскольку в гранатомете спуск производится самовзводом, а в автомате самовзвод не предусмотрен, специальное устройство уменьшает усилие спуска в режиме "автомат".

Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной (горизонтальной) стрельбы. При настильной стрельбе используется мушка автомата, а при навесной - мушка на надульнике. Дальность стрельбы из гранатомета - до 400 м. Кожух гранатомета служит цевьем всего оружия.

Базовый вариант ОЦ-14 «Гроза» используется для получения различных видов штурмового оружия.

Штурмовой автомат

Снимается гранатомет и надульник. Модуль пистолетной рукоятки с с переключателем «гранатомёт-автомат» заменяется другим - с одним толкателем. Ставится другой надульник с дополнительной пластиковой рукояткой. Она обеспечивает более устойчивое удержание и повышенную точность при стрельбе с рук. Вместо надульника с рукояткой может устанавливаться простая втулка, так получается наиболее компактный вариант - штурмовой автомат малогабаритный:

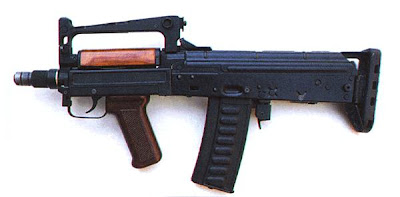

"Гроза" - штурмовой автомат малогабаритный

Стрелять из такого оружия можно с одной руки, но при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую - получается менее удобно, чем с цевьем или с передней рукояткой, но вполне приемлемо на малых дальностях.
Масса автомата - 2,8 кг.

Штурмовой автомат специальный (бесшумный)

Вместо надульника устанавливается глушитель - прибор бесшумной стрельбы (ПБС), который снижает уровень звука выстрела до 118 Дб. В отличие от ПБС-1 здесь нет сплошной резиновой шайбы, на пробивание которой пуля тратит часть своей энергии. Торможение опережающих пороховых газов осуществляется за счет их собственной турбулентности. Снижению уровня звука способствует, так же, дозвуковая скорость пули.

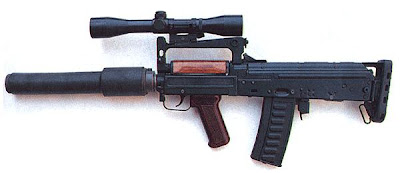

"Бесшумная" Гроза ОЦ-14

Снаружи ПБС покрыт резиновым кожухом, который может выполнять функцию цевья оружия. Масса такого комплекса без магазина, ночного или оптического прицела составляет 3,3 кг.

"Гроза" - в надёжных руках!

Модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа)

"Гроза" - модификация для спецназа

Поскольку СП-5 и СП-6 созданы на основе гильзы патрона обр. 1943 г., ОЦ-14 сравнительно просто переделывается под этот патрон. Для ношения "армейской" модификации комплекса создан закрытый брезентовый чехол. Используются стандартные магазины от АКМ с патронами 7.62x39. Это оружие называется "Гроза-1".

Несмотря на то, что ОЦ-14-4А всё ещё считается опытным оружием, оно уже имеется в ОДОН (Отдельная дивизия Особого Назначения) внутренних войск МВД (бывшая дивизия им. Дзержинского) и в Управлении охраны Службы безопасности Президента.


Тактико-технические данные комплекса ОЦ -14-4А «Гроза-4»

Боеприпасы (автомат) - 9-мм патроны СП-5 и СП-6, ПАБ-9 (9х39)
Боеприпасы (гранатомёт) - 40-мм выстрелы ВОГ-25, ВОГ-25П
Принцип работы - автоматика на основе отвода пороховых газов
Питание - коробчатый магазин емкостью 20 патронов
Режим огня - одиночный/непрерывный (из автомата)
Темп стрельбы, в/мин - 700
Прицельная дальность, м - 200
Масса неснаряженного комплекса, кг - 3,8
Длина оружия, мм - 550
Длина ствола, мм - 240
